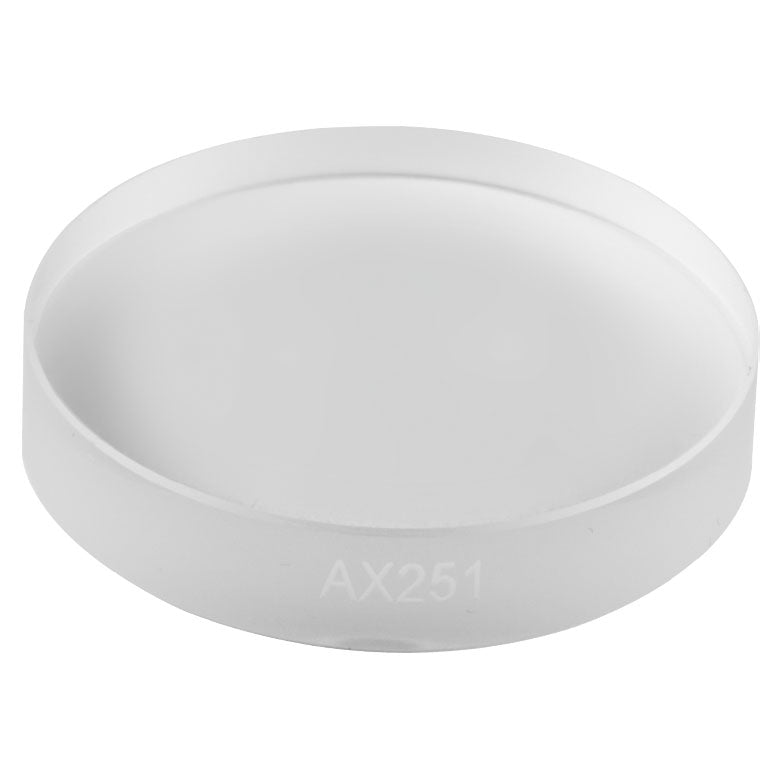

T-AX251 - 1.0°, Uncoated UVFS, Ø1" (Ø25.4 mm) Axicon
T-AX251 - 1.0°, Uncoated UVFS, Ø1" (Ø25.4 mm) Axicon
Features
- 1/2" and 1" Diameters Available
- Physical Angles Available: 0.5°, 1.0°, 2.0°, 5.0°, 10.0°, 20.0°, and 40.0°
- Offered Uncoated or With an AR Coating
Applications
- Laser Drilling/Optical Trepanning
- Optical Trapping
- Optical Coherence Tomography (OCT)
- Corneal Surgery
- Telescopes
- Diameter Ø1" (Ø25.4 mm)
- Physical Angle 1.0°
- Deflection Angle (ß) 0.5°
- Center Thickness (tc) 5.2 mm
- Wavelength Range 185 nm - 2.1 µm
- Transmission Curve
- Reference Drawing
| Damage Threshold Specifications | ||
|---|---|---|
| Coating Designation (Item # Suffix) |
Damage Threshold | |
| -UV | Pulsed | 5.0 J/cm2 at 355 nm, 10 ns, 10 Hz, Ø0.350 mm |
| -A | Pulsed | 7.5 J/cm2 at 532 nm, 10 ns, 10 Hz, Ø0.491 mm |
| CW | 550 W/cm (532 nm, Ø1.000 mm) | |
| -B | Pulsed | 0.246 J/cm2 at 800 nm, 99 fs, 1 kHz, Ø0.166 mm 7.5 J/cm2 at 810 nm, 10 ns, 10 Hz, Ø0.133 mm |
| CW | 20 kW/cm (1070 nm, Ø0.974 mm) | |
| -C | Pulsed | 7.5 J/cm2 at 1542 nm, 10 ns, 10 Hz, Ø0.189 mm |
| CW | 350 W/cm (1540 nm, Ø1.030 mm) | |
