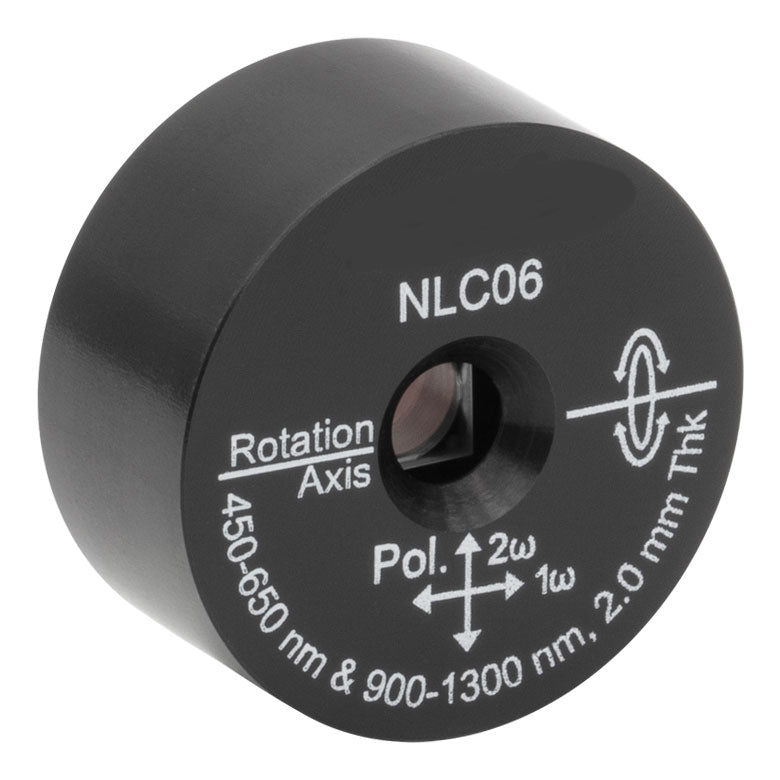

T-NLC06 - Ø1" Mounted β-BBO Crystal, 2.00 mm Thick, θ = 23.3°, 900 - 1300 nm Fund., 450 - 650 nm SHG
T-NLC06 - Ø1" Mounted β-BBO Crystal, 2.00 mm Thick, θ = 23.3°, 900 - 1300 nm Fund., 450 - 650 nm SHG
- Mounted Crystal with Antireflection (AR) Coating for 450 - 650 nm and 900 - 1300 nm
- Crystal Thickness 2.00 mm
- Crystal Thickness Tolerance ±0.05 mm
- Angle of Optic Axis (θ) 23.3°
- Tuning Angle vs. Wavelength
- Optic Axis Angle (θ)a Tolerance ±0.5°
- Fundamental Wavelength (1ω) AOI = 0° 1030 nm
- Fundamental Wavelength (1ω) AOI Tuned 900 - 1300 nm
-
SHG Wavelength (2ω) AOI = 0° 515 nm
- SHG Wavelength (2ω) AOI Tuned 450 - 650 nm
- Minimum Recommended Focal Spot Size (1/e2 Diameter) 280 µm

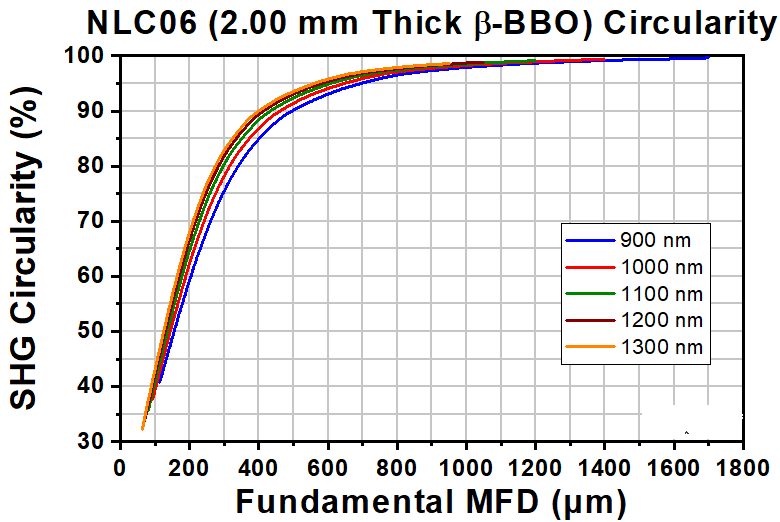

- Circularity vs. Fundamental Mode Field Diameter (MFD)
- Minimum Recommended Pulse Duration (FWHM) 200 fs
- Minimum Fundamental Pulse Duration vs. Fundamental Wavelength
- Phase Matching Bandwidth (FWHM) 7 nm
- Phase Matching Bandwidth vs. Fundamental Wavelength
| Key Specifications for SHG Applications | ||||
|---|---|---|---|---|
| Item # | T-NLC04 | T-NLC05 | T-NLC06 | |
| Crystal Thickness | 0.50 mm | 1.00 mm | 2.00 mm | |
| Angle of Optic Axis (θ) | 23.3° | |||
| AR Coating Range | 450 - 650 nm and 900 - 1300 nm | |||
| Reflectance Over Coating Range (Avg.) | <3% at 0° AOI | |||
| Fundamental Wavelength (1ω) |
AOI = 0° | 1030 nm | ||
| AOI Tuned | 900 - 1300 nm | |||
|
SHG Wavelength (2ω) |
AOI = 0° | 515 nm | ||
| AOI Tuned | 450 - 650 nm | |||
| Minimum Recommended Focal Spot Size (1/e2 Diameter) |
70 µm | 140 µm | 280 µm | |
| Minimum Recommended Pulse Duration (FWHM) | 50 fs | 100 fs | 200 fs | |
| Phase Matching Bandwidth (FWHM) | 30 nm | 15 nm | 7 nm | |
