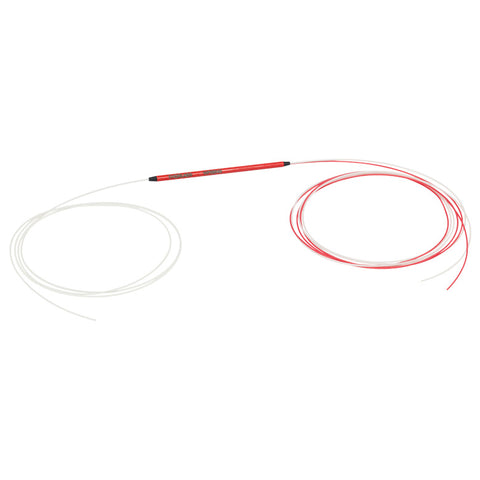

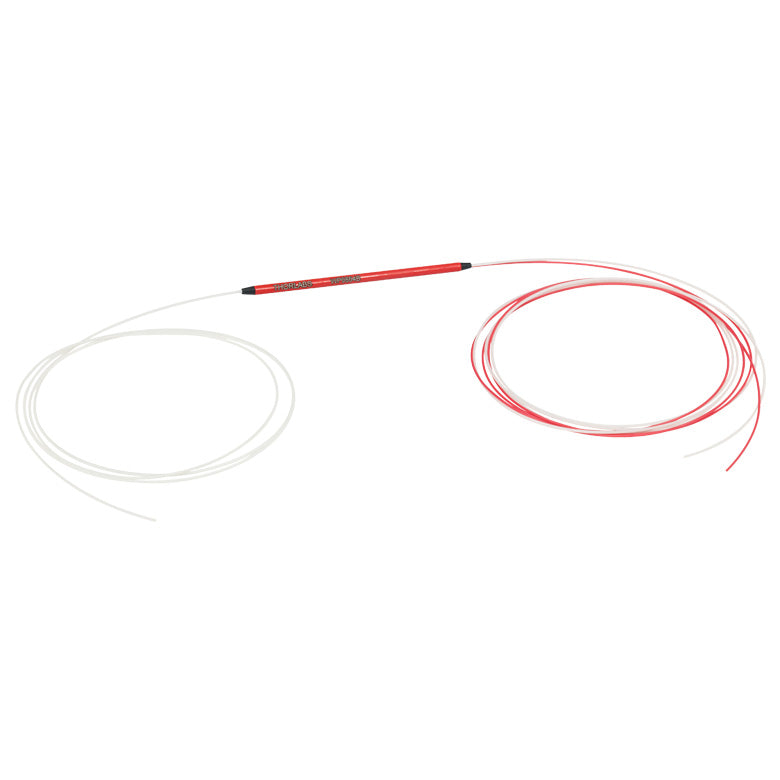

T-WP9864B - 980 nm / 1064 nm Wavelength Division Multiplexer, No Connectors
T-WP9864B - 980 nm / 1064 nm Wavelength Division Multiplexer, No Connectors
| Specification | Port 1 | Port 2 | |
|---|---|---|---|
| Operating Wavelengths | 980 | 1064 nm | |
| Bandwidth | ±5 nm | ±5 nm | |
| Insertion Loss | ≤0.6 dB | ≤0.6 dB | |
| Transmission | ≥87% | ≥87% | |
| Polarization Extinction Ratio | ≥20 dB | ≥20 dB | |
| Isolationa,c | 980 nm | N/A | ≥17 dB |
| 1064 nm | ≥17 dB | N/A | |
| Optical Return Loss / Directivity | ≥60 dB | ||
| Max Power Level | 1 W (Bare Fiber) 5 W (Spliced) |
||
| Fiber Type | PANDA | ||
| Fibere, | Equivalent to PM 98-U25D | ||
| Port Configuration | 1x2 | ||
| Fiber Lead Length and Tolerance | 0.8 m +0.075 m/-0.0 m | ||
| Connectors | No Connectors, Scissor Cut | ||
| Key Alignment | Slow Axis | ||
| Package Size | Ø0.12" x 2.95" (Ø3.2 mm x 75.0 mm) | ||
| Jacket | Ø900 µm Hytrel® Loose Tube | ||
| Pigtail Tensile Load | 10 N | ||
| Operating Temperature Range | -40 to 85 °C | ||
| Storage Temperature Range | -40 to 85 °C | ||
