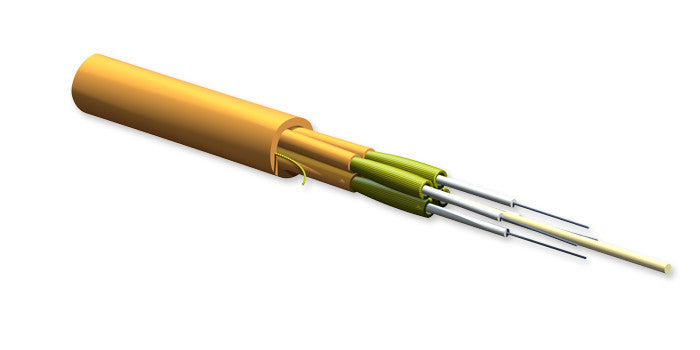

Fan-Out Cable, Plenum, 4 F, 2.0 mm Subunits, 62.5/125 µm multimode (OM1)
General Specifications
| Environment | Indoor |
|---|---|
| Application | General Purpose Horizontal, Vertical Riser, Plenum |
| Cable Type | Tight-Buffered |
| Product Type | Distribution |
| Flame Rating | Plenum (OFNP) |
| Fiber Category | 62.5 µm MM (OM1) |
Standards
| Approval and Listings | National Electrical Code (NEC) OFNR, CSA FT-4, ICEA S-83-596 |
|---|---|
| Flame Resistance | UL-1666 (for riser and general building applications) |
Cable Design
| Central Element | GRP |
|---|---|
| Fiber Count | 4 |
| Tight Buffer Color | White |
| Tensile Strength Elements and/or Armoring - Layer 1 | Dielectric strength members |
| Subunit Jacket Material | Flame-retardant |
| Subunit Color | Orange |
| number of Subunits | 4 |
| Tensile Strength Elements and/or Armoring - Layer 2 | Dielectric strength members |
| number of Ripcords | 1 |
| Outer Jacket Material | Flame-retardant |
| Outer Jacket Color | Orange |
Temperature Range
| Storage | -40 øC to 70 øC (-40 øF to 158 øF ) |
|---|---|
| Installation | 0 øC to 60 øC (32 øF to 140 øF ) |
| Operation | 0 øC to 70 øC (32 øF to 158 øF ) |
Mechanical Characteristics Cable
| Weight | 47 kg/km (32 lb/1000 ft) |
|---|---|
| Nominal Outer Diameter | 6.8 mm (0.3 in) |
| Max. Tensile Strengths, Short-Term | 440 N (100 lbf) |
| Max. Tensile Strengths, Long-Term | 132 N (30 lbf) |
| Min. Bend Radius Installation | 102 mm (4 in) |
| Min. Bend Radius Operation | 68 mm (2.7 in) |
Chemical Characteristics
| RoHS | Free of hazardous substances according to RoHS 2002/95/EG |
|---|
Optical Characteristics (cabled)
| Fiber Core Diameter | 62.5 µm |
|---|---|
| Fiber Type | Multimode |
| Fiber Category | OM1 |
| Fiber Code | K |
| Performance Option Code | 30 |
| Wavelengths | 850 nm / 1300 nm |
| Maximµm Attenuation | 3.4 dB/km / 1.0 dB/km |
| Min. Overfilled Launch (OFL) Bandwidth | 200 MHz*km / 500 MHz*km |
| Minimµm Effective Modal Bandwidth (EMB) | 220 MHz*km / - MHz*km |
| Serial 1 Gigabit Ethernet | 300 m / 550 m |
| Serial 10 Gigabit Ethernet | 33 m / - m |
