ALTOS Lite Loose Tube, Gel-Free, Single-Jacket, Single-Armored Cable, 12 F, Single-mode (OS2)
| Part number | 012EUC-T4101D20 |
| Product Description | ALTOSLite› Loose Tube, Gel-Free, Single-Jacket, Single-Armored Cable, 12 F, Single-mode (OS2) |
| Fiber Category | Single-mode (OS2) |
| Fiber Count | 12 |
| Weight | 129 kg/km |
General Specifications
| Environment | Outdoor |
|---|---|
| Application | Aerial, Direct Buried, Duct |
| Cable Type | Loose Tube |
| Product Type | Armored |
| Fiber Category | Single-mode (OS2) |
Standards
| Common Installations | Outdoor lashed aerial, duct and direct-buried; indoor when installed according to National Electrical Code (NEC) Article 770 |
|---|---|
| Design and Test Criteria | ANSI/ICEA S-87-640 |

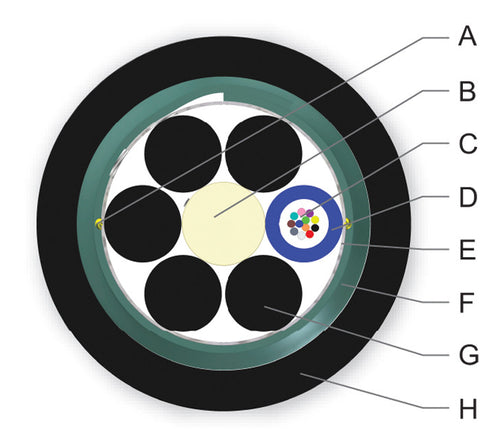

Cable Design
| Central Element | Dielectric |
|---|---|
| Fiber Count | 12 |
| Fiber Coloring | Blue, Orange, Green, Brown, Slate, White, Red, Black, Yellow, Violet, Rose, Aqua |
| Maximµm Fibers per Tube | 12 |
| number of Tube Positions | 6 |
| number of Active Tubes | 1 |
| Buffer Tube Color Coding | Blue |
| Buffer Tube Diameter | 2.5 mm (0.1 in) |
| number of Filling Elements | 5 |
| Tape | Water-swellable |
| number of Ripcords | 2 |
| Tensile Strength Elements and/or Armoring - Layer 1 | Corrugated steel tape armor |
| Outer Jacket Material | Polyethylene (PE) |
| Outer Jacket Color | Black |
Temperature Range
| Storage | -40°C to 70°C (-40°F to 158°F ) |
|---|---|
| Installation | -30°C to 70°C (-22°F to 158°F ) |
| Operation | -40°C to 70°C (-40°F to 158°F ) |
Mechanical Characteristics Cable
| Max. Tensile Strengths, Short-Term | 2700 N (600 lbf) |
|---|---|
| Max. Tensile Strengths, Long-Term | 890 N (200 lbf) |
| Weight | 129 kg/km (87 lb/1000 ft) |
| Nominal Outer Diameter | 12.1 mm (0.48 in) |
| Min. Bend Radius Installation | 182 mm (7.2 in) |
| Min. Bend Radius Operation | 121 mm (4.8 in) |
Chemical Characteristics
| RoHS | Free of hazardous substances according to RoHS 2002/95/EG |
|---|
Optical Characteristics (cabled)
| Fiber Type | Single-mode |
|---|---|
| Fiber Core Diameter | 8.2 µm |
| Fiber Category | OS2 |
| Fiber Code | E |
| Performance Option Code | 01 |
| Wavelengths | 1310 nm / 1383 nm / 1550 nm |
| Maximµm Attenuation | 0.4 dB/km / 0.4 dB/km / 0.3 dB/km |
| Serial 1 Gigabit Ethernet | 5000 m / - m / - m |
| Serial 10 Gigabit Ethernet | 10000 m / - m / 40000 m |
