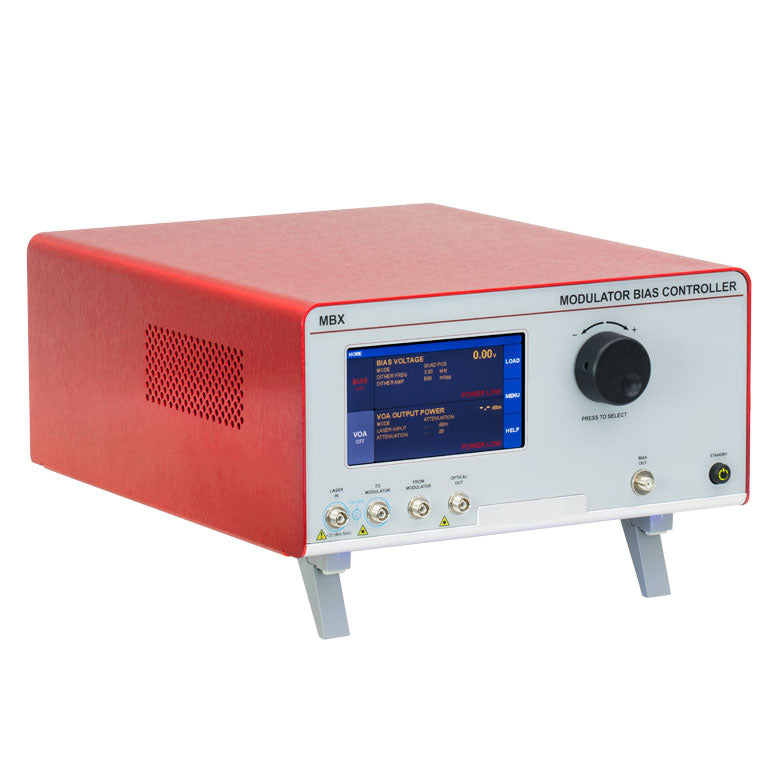

TH-MBX - Modulator Bias and Power Controller
TH-MBX - Modulator Bias and Power Controller
| THMBX | |
|---|---|
| System | |
| Optical Input Power (from External Laser) |
20 dBm (Maximum) 22 dBm (Absolute Maximum) |
| Wavelength Range | 1250 to 1610 nm |
| Power Calibration Points | 1310 nm, 1550 nm, and 1590 nm |
| Bias Voltage Range | ±10 V |
| Bias Modes | Quadrature (Positive and Negative Slope) Peak Null Manual (Constant Ratio and Constant Bias) |
| Dither Frequency Rangeb | 1 to 10 kHz |
| Dither Amplitude Rangeb | 20 mV to 2 V |
| Automatic Mode Settling Time | 1 to 5 s |
| Internal Optical Fiber | PM Ports: PM PANDA-Style Fiber SM Ports: SMF-28-Compatible Fiber |
| Internal Controlc | |
| Power Monitor Accuracyd | ±0.5 dBm |
| Power Monitor Resolutiond | 0.01 dBm |
| Power Monitor Insertion Losse | 0.1 dB |
| VOA Insertion Loss | 0.4 dB |
| VOA Response Time | 1 s |

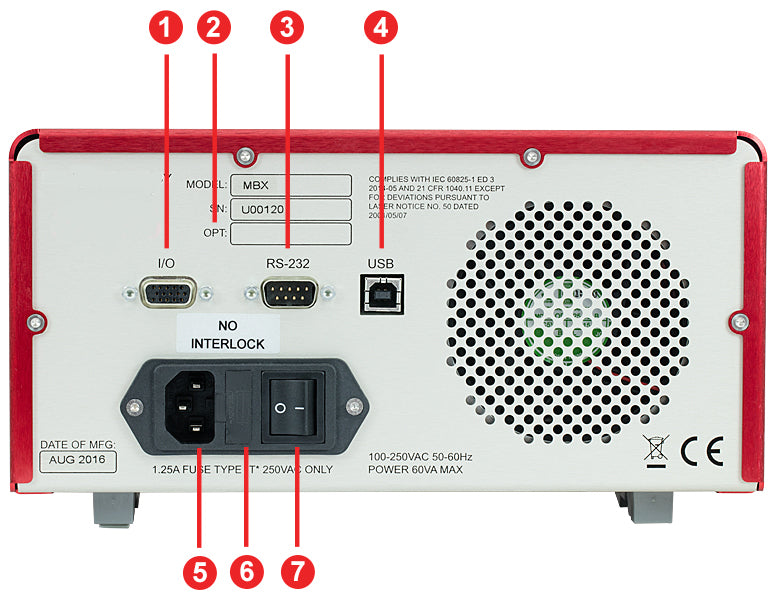

| Connectors | |
| Fiber Connectorsf | FC/PC, 2.0 mm Narrow Key |
| Bias Out | SMA Female |
| I/O | HD DB15 |
| RS-232 | DB9 |
| Mechanical | |
| Dimensions | 322.3 mm x 250.0 mm x 134.8 mm (12.69" x 9.84" x 5.31") |
| Weight | 3.8 kg (8.4 lb) |
