Features:
24-F 8.3/125 LT DIRECT BURIAL 0.4/0.3 DB/KM, GEL-FREE ALTOS LITE ARMORED
ALTOS Lite(tm) Loose Tube, Gel-Free, Single-Jacket, Single-Armored Cable, 12 F, Single-mode (OS2)
Part number |
024EUC-T4101D20 |
Product Description |
ALTOSLite› Loose Tube, Gel-Free, Single-Jacket, Single-Armored Cable, 24 F, Single-mode (OS2) |
Fiber Category |
Single-mode (OS2) |
Fiber Count |
24 |
Weight |
129 kg/km |
General Specifications
Environment |
Outdoor |
Application |
Aerial, Direct Buried, Duct |
Cable Type |
Loose Tube |
Product Type |
Armored |
Fiber Category |
Single-mode (OS2) |
Standards
Common Installations |
Outdoor lashed aerial, duct and direct-buried; indoor when installed according to National Electrical Code (NEC) Article 770 |
Design and Test Criteria |
ANSI/ICEA S-87-640 |

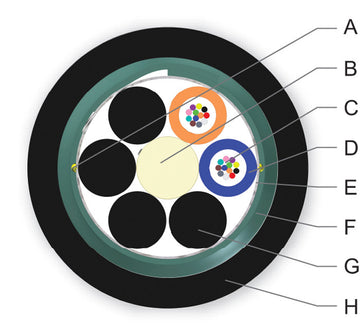

Cable Design
Central Element |
Dielectric |
Fiber Count |
24 |
Fiber Coloring |
Blue, Orange, Green, Brown, Slate, White, Red, Black, Yellow, Violet, Rose, Aqua |
Fibers per Tube |
12 |
number of Tube Positions |
6 |
number of Active Tubes |
2 |
Buffer Tube Color Coding |
Blue, Orange |
Buffer Tube Diameter |
2.5 mm (0.1 in) |
number of Filling Elements |
4 |
Tape |
Water-swellable |
number of Ripcords |
2 |
Tensile Strength Elements and/or Armoring - Layer 1 |
Corrugated steel tape armor |
Outer Jacket Material |
Polyethylene (PE) |
Outer Jacket Color |
Black |
Maximµm Fibers per Tube |
12 |
Temperature Range
Storage |
-40°C to 70°C (-40°F to 158°F ) |
Installation |
-30°C to 70°C (-22°F to 158°F ) |
Operation |
-40°C to 70°C (-40°F to 158°F ) |
Mechanical Characteristics Cable
Max. Tensile Strengths, Short-Term |
2700 N (600 lbf) |
Max. Tensile Strengths, Long-Term |
890 N (200 lbf) |
Weight |
129 kg/km (87 lb/1000 ft) |
Nominal Outer Diameter |
12.1 mm (0.48 in) |
Min. Bend Radius Installation |
182 mm (7.2 in) |
Min. Bend Radius Operation |
121 mm (4.8 in) |
Chemical Characteristics
RoHS |
Free of hazardous substances according to RoHS 2002/95/EG |
Optical Characteristics (cabled)
Fiber Type |
Single-mode |
Fiber Core Diameter |
8.2 µm |
Fiber Category |
OS2 |
Fiber Code |
E |
Performance Option Code |
01 |
Wavelengths |
1310 nm / 1383 nm / 1550 nm |
Maximµm Attenuation |
0.4 dB/km / 0.4 dB/km / 0.3 dB/km |
Serial 1 Gigabit Ethernet |
5000 m / - m / - m |
Serial 10 Gigabit Ethernet |
10000 m / - m / 40000 m |
