Features:
6-F 62.5/125 LT DIRECT BURIAL 3.4/1.0DB/KM 200/500MHZ*KM ALTOS LITE ARMORED
ALTOS Lite Gel-Free Single-Jacket/Single-Armor Cables are designed for direct-buried applications.
The design provides high-fiber density within a given cable diameter while allowing flexibility to suit many system designs.
Part number |
006KUC-T4130D20 |
Product Description |
ALTOSLite Loose Tube, Gel-Free, Single-Jacket, Single-Armored Cable, 6 F, 62.5 µm multimode (OM1) |
Fiber Category |
62.5 µm MM (OM1) |
Fiber Count |
6 |
Weight |
129 kg/km |
General Specifications
Environment |
Outdoor |
Application |
Aerial, Direct Buried, Duct |
Cable Type |
Loose Tube |
Product Type |
Armored |
Fiber Category |
62.5 µm MM (OM1) |
Standards
Common Installations |
Outdoor lashed aerial, duct and direct-buried; indoor when installed according to National Electrical Code (NEC) Article 770 |
Design and Test Criteria |
ANSI/ICEA S-87-640 |

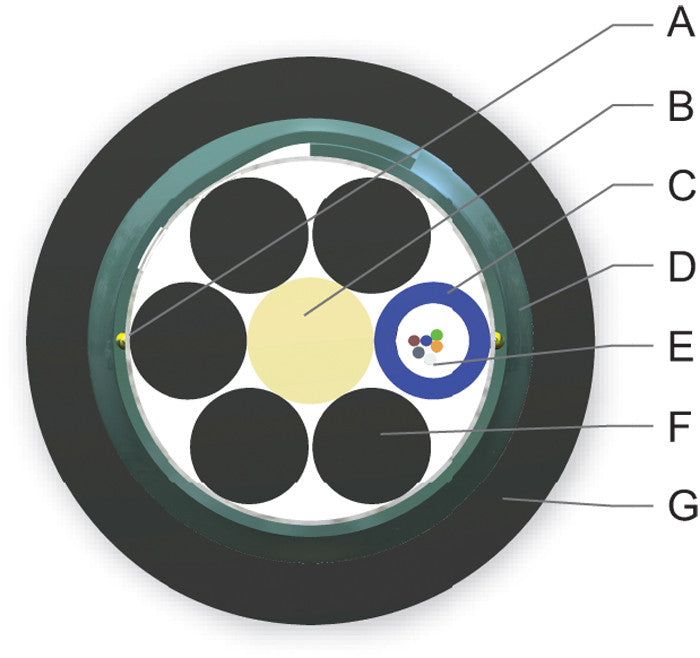

Cable Design
Central Element |
Dielectric |
Fiber Count |
6 |
Fiber Coloring |
Blue, Orange, Green, Brown, Slate, White |
Fibers per Tube |
6 |
number of Tube Positions |
6 |
number of Active Tubes |
1 |
Buffer Tube Color Coding |
Blue |
Buffer Tube Diameter |
2.5 mm (0.1 in) |
number of Filling Elements |
5 |
Tape |
Water-swellable |
number of Ripcords |
2 |
Tensile Strength Elements and/or Armoring - Layer 1 |
Corrugated steel tape armor |
Outer Jacket Material |
Polyethylene (PE) |
Outer Jacket Color |
Black |
Maximµm Fibers per Tube |
12 |
Temperature Range
Storage |
-40°C to 70°C (-40°F to 158°F ) |
Installation |
-30°C to 70°C (-22°F to 158°F ) |
Operation |
-40°C to 70°C (-40°F to 158°F ) |
Mechanical Characteristics Cable
Max. Tensile Strengths, Short-Term |
2700 N (600 lbf) |
Max. Tensile Strengths, Long-Term |
890 N (200 lbf) |
Weight |
129 kg/km (87 lb/1000 ft) |
Nominal Outer Diameter |
12.1 mm (0.48 in) |
Min. Bend Radius Installation |
182 mm (7.2 in) |
Min. Bend Radius Operation |
121 mm (4.8 in) |
Chemical Characteristics
RoHS |
Free of hazardous substances according to RoHS 2002/95/EG |
Optical Characteristics (cabled)
Fiber Type |
Multimode |
Fiber Core Diameter |
62.5 µm |
Fiber Category |
OM1 |
Fiber Code |
K |
Performance Option Code |
30 |
Wavelengths |
850 nm / 1300 nm |
Maximum Attenuation |
3.4 dB/km / 1.0 dB/km |
Min. Overfilled Launch (OFL) Bandwidth |
200 MHz*km / 500 MHz*km |
Minimum Effective Modal Bandwidth (EMB) |
220 MHz*km / - MHz*km |
Serial 1 Gigabit Ethernet |
300 m / 550 m |
Serial 10 Gigabit Ethernet |
33 m / - m |
