T-ADBU-20 - Pellin Broca Prism, 20 mm Square Aperture, UV Fused Silica

Fosco Connect Part No.: T-ADBU-20

  • $ 498.00 or



T-ADBU-20 - Pellin Broca Prism, 20 mm Square Aperture, UV Fused Silica

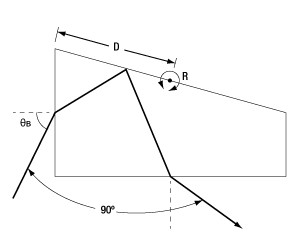

Product Drawing

  • Ideal for Wavelength Seperation of a Beam of Light
  • Selected Wavelength Deviated by 90°
Item # Material Design Spectrum
λlow to λhighb
Angular Separation Between
λlow & λhigh
Brewster's Angle θB
for λlow to λhigh
Distance D
(Rotation Point)
Aperture
(Square)
T-ADB-10 N-BK7 380 nm - 2.5 μm 5.42° 56.1° - 56.9° 16.1 mm 10 mm
T-ADB-20 N-BK7 380 nm - 2.5 μm 5.42° 56.1° - 56.9° 32.2 mm 20 mm
T-ADBU-10 UV Fused Silica 190 - 425 nm 11.47° 55.7° - 57.4° 16.1 mm 10 mm
T-ADBU-20 UV Fused Silica 190 - 425 nm 11.47° 55.7° - 57.4° 32.2 mm 20 mm
T-ADBV-10 Calcium Fluoride 180 - 250 nm 5.23° 55.7° - 56.6° 16.1 mm 10 mm



Item # A B H Φ
T-ADB-10 19.0 mm 33.0 mm 11.0 mm 78° 26'
T-ADB-20 38.0 mm 66.0 mm 22.0 mm 78° 26'
T-ADBU-10 19.0 mm 33.0 mm 11.0 mm 78° 26'
T-ADBU-20 38.0 mm 66.0 mm 22.0 mm 78° 26'
T-ADBV-10 19.0 mm 33.0 mm 11.0 mm 78° 26'
