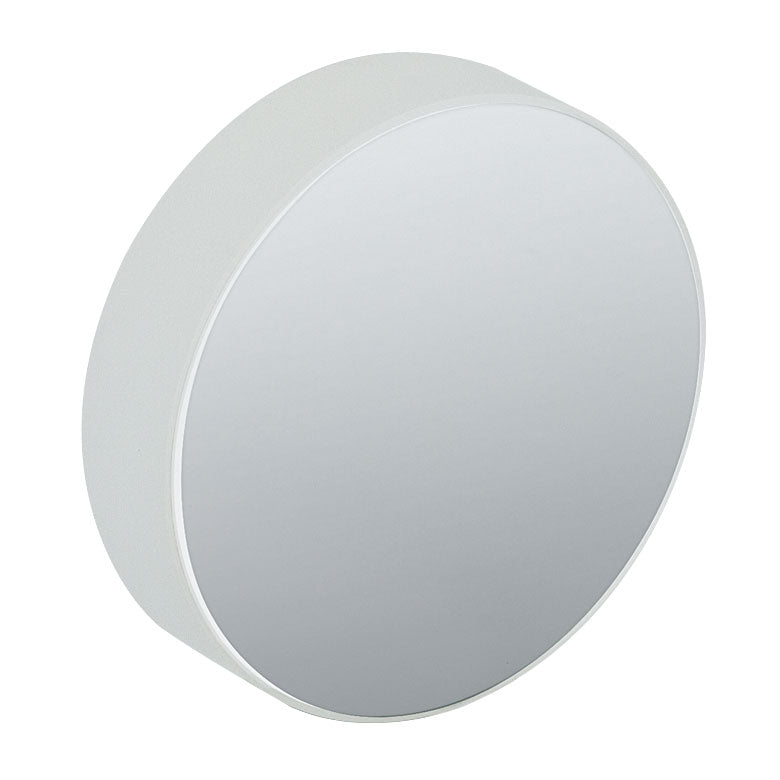

T-PF20-03-G01 - Ø2" Protected Aluminum Mirror
T-PF20-03-G01 - Ø2" Protected Aluminum Mirror
| Damage Threshold Specifications | |
|---|---|
| Coating Designation (Item # Suffix) |
Damage Threshold |
| -G01 (Pulse) | 0.3 J/cm2 at 1064 nm, 10 ns, 10 Hz, Ø1.000 mm |
| -G01 (CW) | 100 W/cm at 1.070 µm, Ø0.098 mm 350 W/cm at 10.6 µm, Ø0.339 mm |
| Item # | PF05-03-G01 | PF07-03-G01 | PF10-03-G01 | PF20-03-G01 |
|---|---|---|---|---|
| Diameter | 1/2" (12.7 mm) | 19.0 mm | 1" (25.4 mm) | 2" (50.8 mm) |
| Diameter Tolerance | +0.0 mm / -0.1 mm | |||
| Thickness | 6.0 mm (0.24") | 6.0 mm (0.24") | 6.0 mm (0.24") | 12.0 mm (0.47") |
| Thickness Tolerance | ±0.2 mm | |||

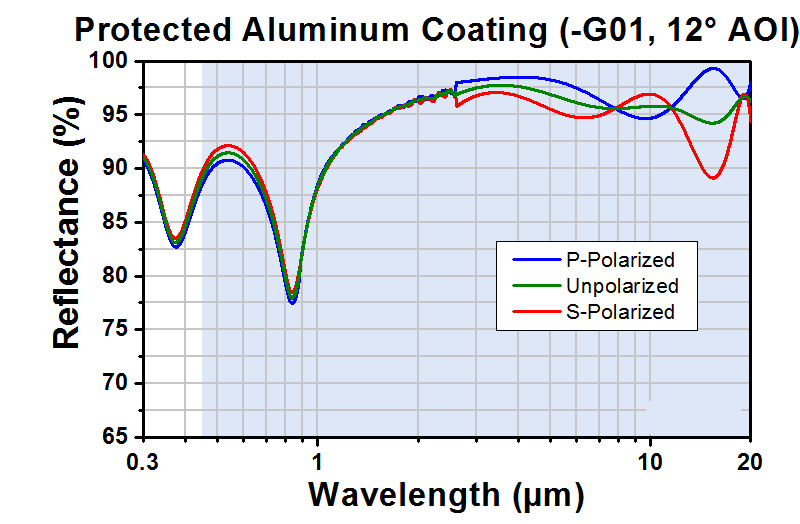

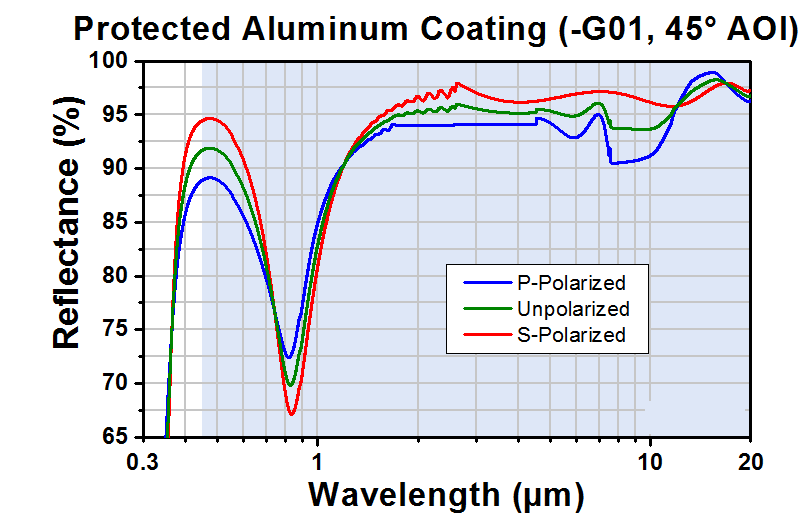

| Reflectance | Ravg >90% from 450 nm - 2 µm Ravg >95% from 2 - 20 µm |
|||
| Substrate | Fused Silica | |||
| Flatness (Peak to Valley) | λ/10 @ 633 nm | |||
| Parallelism | <3 arcmin | |||
| Clear Aperture | >90% of Diameter | |||
| Damage Threshold (Pulsed) | 0.3 J/cm2 at 1064 nm, 10 ns, 10 Hz, Ø1.000 mm | |||
| Damage Threshold (CW) | 100 W/cm at 1.070 µm, Ø0.098 mm 350 W/cm at 10.6 µm, Ø0.339 mm |
|||
