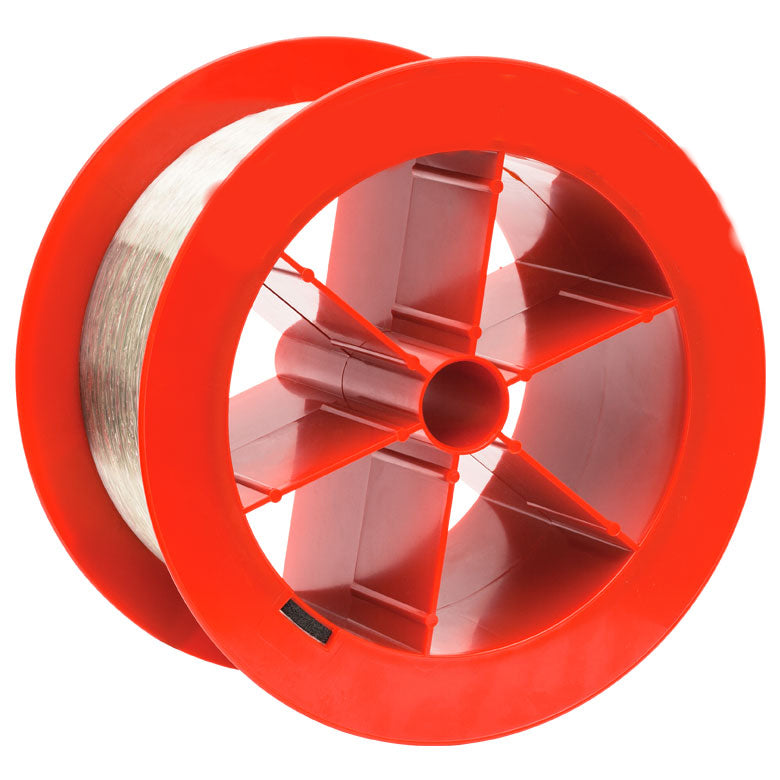

T-UHNA1 - Ultra-High NA Silica Fiber, 0.28 NA, 1100 - 1600 nm, Unit Pricing Per Meter
Product Spec Sheet
Features
- NA of 0.28, 0.35, or 0.41
- 960 - 1600 nm, 1100 - 1600 nm, or 1500 - 2000 nm Operating Range
- High Coupling Efficiency
- Low Insertion Loss
Applications
- Non-Silica Fiber Splicing
- Planar Waveguide Coupling
- Fiber Tails for High NA Sources
- Dispersion Compensation
Item # |
T-UHNA1 |
Wavelength Range |
1100 - 1600 nm |
Mode Field Diameter |
4.0 µm @ 1310 nm |
Cladding Diameter |
125 ± 1.0 µm |
Coating Diameter |
250 ± 20 µm |
2nd Mode Cut-Off Wavelength |
1000 ± 50 nm |
Bend Loss |
<0.001 dB (1100 nm, 100 Turns, 25 mm Bend Radius) |
Core Composition |
Ge-Doped Silica |
Cladding Material |
UV Cured, Dual Acrylate |
Typical Attenuation @ 1550 nm |
<20 dB/km |
NA |
0.28 |
Operating Temperature |
-55 to 85 °C |
Short-Term Bend Radius |
≥12 mm |
Long-Term Bend Radius |
≥25 mm |
Proof Test |
≥100 kpsi |
