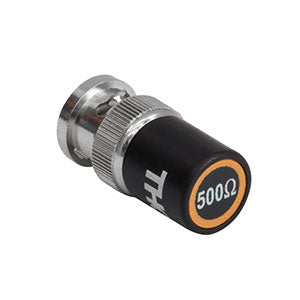

TH-FT501 - 500 Ω Fixed Stub-Style BNC Terminator
TH-FT501 - 500 Ω Fixed Stub-Style BNC Terminator
Item # | THFT500 | THFT101 | THFT501 | THFT102 | THFT502 | THFT103 | THFT503 | THFT104 | THFT254 |
---|---|---|---|---|---|---|---|---|---|
Nominal Resistance Value | 50 Ω | 100 Ω | 500 Ω | 1 kΩ | 5 kΩ | 10 kΩ | 50 kΩ | 100 kΩ | 250 kΩ |

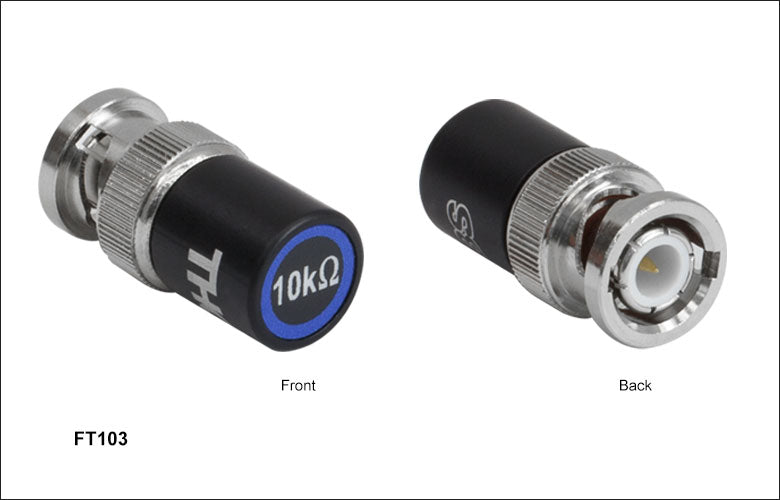

Label Color (Click for Photo) | White | Red | Orange | Yellow | Green | Blue | Gray | Purple | Light Blue |
Maximum Power Ratinga,b | 2 W | 2 W | 0.75 W | 0.75 W | 0.1 W | 0.1 W | 0.1 W | 0.1 W | 0.1 W |
Maximum DC Voltageb | 10 V | 14 V | 19 V | 25 V | 22 V | 25 V | 25 V | 25 V | 25 V |
Value with 1 MΩ in Parallelc | 50 Ω | 100 Ω | 500 Ω | 999 Ω | 4.975 kΩ | 9.901 kΩ | 47.619 kΩ | 90.909 kΩ | 200 kΩ |
Value with 10 MΩ in Parallelc | 50 Ω | 100 Ω | 500 Ω | 1 kΩ | 4.998 kΩ | 9.990 kΩ | 49.751 kΩ | 99.010 kΩ | 243.902 kΩ |
Resistance Tolerance | ±5% | ||||||||
Storage Temperature | -30 to 60 °C | ||||||||
Operating Temperature | 0 to 60 °C |
