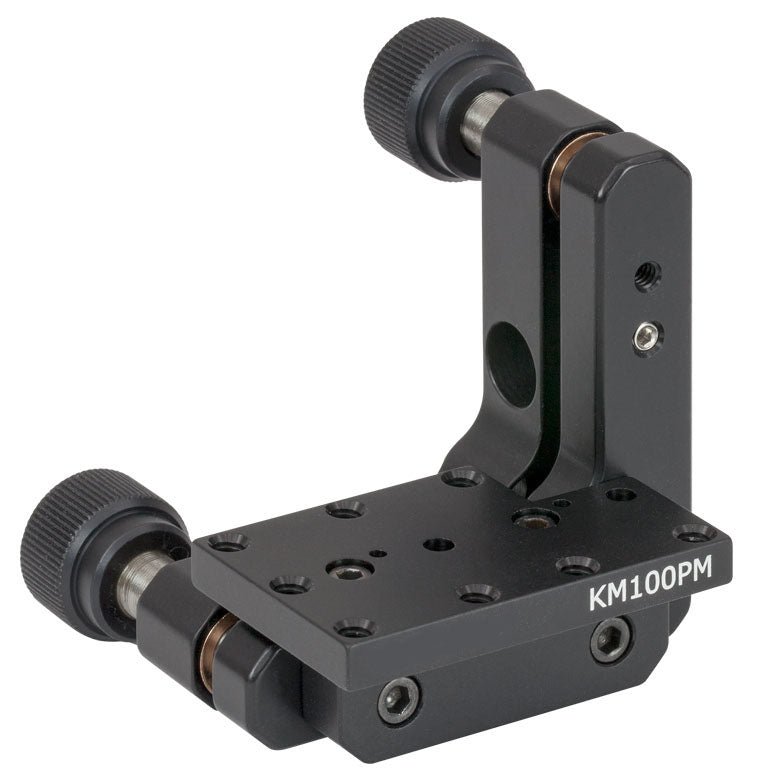

TH-KM100PM - Kinematic Prism Mount, 1.00" Deep, 6-32 Taps
TH-KM100PM - Kinematic Prism Mount, 1.00" Deep, 6-32 Taps
Kinematic Prism Mount Specifications | |||||||
---|---|---|---|---|---|---|---|
Item # | Mounting Platform | Adjuster Thread | Adjustment Per Revolution |
Post Mounting | |||
Maximum Deptha | Tapped Holesb | Clearance Holes | |||||
TH-KM05PM | 0.70" (17.8 mm) | 4-40 (3 Places) 6-32 (5 Places) |
N/A | 3/16"-100 | 13 mrad | 8-32 Tap (2 Places) | |
TH-KM100PM | 1.00" (25.4 mm) | 6-32 (8 Places) | N/A | 1/4"-80 | 8 mrad | #8 Counterbore (2 Places) | |
TH-KM200PM | 2.14" (54.4 mm) | 6-32 (16 Places) 8-32 (4 Places)c |
Ø0.19" (2 Places)d | 5 mrad | #8 Counterbore (6 Places) | ||
TH-KM05PM-M | 17.8 mm (0.70") | M3 (3 Places) M4 (5 Places) |
N/A | 3/16"-100 | 13 mrad | M4 Tap (2 Places) | |
TH-KM100PM-M | 25.4 mm (1.00") | M4 (8 Places) | N/A | 1/4"-80 | 8 mrad | M4 Counterbore (2 Places) | |
TH-KM200PM-M | 54.4 mm (2.14") | M4 (21 Places)c | Ø4.8 mm (2 Places)d | 5 mrad | M4 Counterbore (6 Places) |
